الماسح الضوئي المحمول ثلاثي الأبعاد من TourPop لالتقاط الواقع والتوائم الرقمية ونمذجة 3DGS

يُعد TourPop نظام مسح ضوئي ثلاثي الأبعاد والتقاط مكاني محمولاً باليد، صُمم لرقمنة البيئات الواقعية وتحويلها إلى بيانات ثلاثية الأبعاد قابلة للاستخدام.

يجمع النظام بين الالتقاط المكاني القائم على تقنية SLAM ومسارات عمل إعادة البناء البصري لإنتاج سحب نقاط قابلة للقياس، وصور بانورامية، ونماذج 3D Gaussian Splatting (3DGS) فائقة الواقعية.

صُمم TourPop للاستخدام المتنقل، ويمكن استخدامه في المساحات الداخلية والمباني والمنشآت الصناعية والبيئات الخارجية دون الحاجة إلى تثبيت علامات مرجعية خارجية قبل المسح.

بالنسبة للمشاريع التي تتطلب كلاً من المعلومات المكانية والتوثيق البصري، يوفر TourPop سير عمل عملياً يبدأ من الالتقاط الميداني وحتى معالجة البيانات ثلاثية الأبعاد.

يمكن لمشروع واحد إنتاج أنواع مختلفة من البيانات المكانية والبصرية.

عند استخدامه مع كاميرا بانورامية متوافقة، يمكن لـ TourPop إنشاء:

• سحب نقاط ملونة
• صور بانورامية
• نماذج 3DGS فائقة الواقعية

يمكن أيضاً استخدام البيانات الملتقطة في برامج تابعة لجهات خارجية لمتابعة مسارات عمل النمذجة الشّبكية (Mesh) ونمذجة معلومات البناء (BIM).

يتيح ذلك للمستخدمين جمع الهندسة المكانية والمعلومات البصرية خلال نفس المشروع بدلاً من تنفيذ عمليات التقاط منفصلة لكل مخرج على حدة.

توفر سحابة النقاط تمثيلاً قابلاً للقياس للبيئة الملتقطة. ويمكن استخدامها في القياسات المكانية والتوثيق والتحليل والنمذجة المتقدمة.

توفر الصور البانورامية سجلاً بصرياً للموقع، ويمكن ربطها بمسار المسح وبيانات سحابة النقاط.

تُنشئ نماذج 3DGS تمثيلاً رقمياً فائق الواقعية للبيئة الملتقطة. ويمكن استخدام هذه النماذج في العروض التقديمية التفاعلية، والجولات الافتراضية، ومشاريع التوائم الرقمية، والإنتاج الإبداعي، ومسارات عمل المحاكاة.

يلتقط TourPop الهندسة المكانية أثناء تحرك المشغل عبر البيئة المحيطة.

يستخدم النظام تقنية SLAM لإنشاء مساره أثناء المسح، مما يلغي الحاجة إلى وضع علامات خارجية قبل جمع البيانات.

يبسط هذا عملية الاستخدام في المواقع التي قد يكون فيها الإعداد التقليدي للمسح غير مريح أو مستهلكاً للوقت.

يمكن استخدام TourPop لالتقاط:

• التصميمات الداخلية للمباني
• المساحات التجارية
• المنشآت الصناعية
• بيئات المعارض
• المواقع الثقافية والتراثية
• الهياكل والمناطق المفتوحة
• المواقع الخارجية

يُعد سير العمل المحمول باليد مناسباً بشكل خاص للمشاريع التي تكون فيها سهولة النقل وسرعة الاستخدام أمرين بالغي الأهمية.

المعلمات والتكوينات

غالباً ما تخدم البيانات المكانية والمعلومات البصرية أغراضاً مختلفة.

يمكن لسحابة النقاط أن توفر معلومات قابلة للقياس حول بنية المساحة، بينما توفر الصور البانورامية ونماذج 3DGS سياقاً بصرياً إضافياً.

يجمع TourPop هذه المخرجات في مسار عمل التقاط موحد.

عند توصيل كاميرا بانورامية متوافقة بالنظام، يمكن استخدام البيانات البصرية لتلوين سحابة النقاط، وإنشاء الصور البانورامية، وبناء نماذج 3DGS.

يجعل هذا المزيج المشروع الملتقط مناسباً للتطبيقات التقنية والبصرية على حد سواء.

صُمم TourPop للمستخدمين الذين يحتاجون إلى التقاط بيانات مكانية عبر مواقع مختلفة دون الحاجة إلى نقل نظام مسح ضخم.

تزن الوحدة الرئيسية حوالي 700 غرام بدون الكاميرا ويمكن تشغيلها كجهاز محمول باليد.

يمكن تثبيت هاتف ذكي على الحامل المغناطيسي لمراقبة تقدم المسح أثناء جمع البيانات.

في ظل ظروف درجة حرارة الغرفة العادية، يوفر TourPop ما يصل إلى ثلاث ساعات من وقت التشغيل وهو مصمم للعمل في درجات حرارة تتراوح بين −20°م إلى +50°م.

هذه الخصائص تجعله مناسباً لمسارات عمل المسح المتنقل في كل من البيئات الداخلية والخارجية.

يمكن أن يساعد التحقق من تغطية البيانات أثناء التواجد في الموقع في تقليل الحاجة إلى زيارات ميدانية إضافية.

يدعم TourPop مراقبة المسح في الوقت الفعلي من خلال الهاتف الذكي وتطبيق الهاتف المحمول.

أثناء المسح، يمكن للمشغل مراجعة التقدم والتحقق مما إذا كانت المناطق المطلوبة قد تمت تغطيتها قبل إتمام المشروع.

يُعد هذا مفيداً بشكل خاص عند توثيق المساحات الداخلية الكبيرة أو المنشآت الصناعية أو المواقع التي قد يصعب إعادة زيارتها.

سير العمل القياسي مباشر وبسيط:

1. قم بتوصيل كاميرا بانورامية متوافقة إذا كانت هناك حاجة إلى مخرجات بصرية ومخرجات 3DGS.
2. ابدأ المسح القائم على تقنية SLAM.
3. تحرك عبر البيئة أثناء التقاط البيانات المكانية.
4. راقب تقدم المسح باستخدام تطبيق الهاتف المحمول.
5. انقل بيانات المشروع إلى برنامج SLAM GO POST Pro.
6. عالج البيانات الملتقطة للحصول على المخرجات المطلوبة.

اعتماداً على سير عمل المشروع، يمكن أن تتضمن النتائج المعالجة سحب نقاط، وصوراً بانورامية، ونماذج 3DGS.

يتضمن TourPop برنامج SLAM GO POST Pro لمعالجة وإدارة المشاريع الملتقطة على جهاز الكمبيوتر.

يدعم البرنامج:

• توليد سحابة النقاط
• إنشاء نماذج 3DGS فائقة الواقعية
• تجميع ودمج الصور البانورامية
• تصور المشروع ومراجعته
• القياسات والتعليقات التوضيحية
• المعالجة المجمعة الدفعية
• إدارة المشاريع
• دمج البيانات متعددة التمريرات

يدعم البرنامج أيضاً تصدير الإطارات ومعلمات الوضعية (Pose) وبيانات COLMAP للاستخدام في مسارات عمل تابعة لجهات خارجية.

بالنسبة للمشاريع التي تتطلب نمذجة إضافية، يمكن استخدام البيانات الملتقطة كأساس لمزيد من المعالجة الشّبكية (Mesh) ونمذجة معلومات البناء (BIM) في برامج خارجية متوافقة.

تُستخدم كاميرا بانورامية متوافقة لالتقاط المعلومات البصرية المطلوبة لإنتاج سحب نقاط ملونة، وصور بانورامية، ونماذج 3DGS.

يدعم TourPop كاميرات بانورامية متوافقة ومحددة، بما في ذلك الطرز المتوافقة من DJI OSMO وInsta360.

لا يتم تضمين الكاميرا البانورامية مع الوحدة الرئيسية القياسية لـ TourPop ما لم يتم تحديدها كجزء من حزمة أو تكوين محدد.

تُستخدم الإشارات إلى DJI OSMO وInsta360 فقط لوصف توافق المنتج ولا تشير إلى وجود أي انتماء أو شراكة أو علاقة ترخيص.

• توثيق الهندسة المعمارية والتصميم الداخلي
• مشاريع التوائم الرقمية
• توثيق المنشآت والمرافق الصناعية
• توثيق التراث الثقافي والأصول
• الفنادق والمساحات التجارية والمعارض
• تطوير الواقع الافتراضي والواقع المعزز والألعاب
• محاكاة الذكاء الاصطناعي والروبوتات

• نظام مسح ضوئي ثلاثي الأبعاد محمول باليد وسهل الحمل
• التقاط مكاني قائم على تقنية SLAM
• لا يتطلب علامات مرجعية خارجية قبل المسح
• توليد سحب نقاط قابلة للقياس
• توليد صور بانورامية
• مخرجات 3D Gaussian Splatting فائقة الواقعية
• مراقبة المسح في الوقت الفعلي عبر جهاز محمول
• متوافق مع كاميرات بانورامية مختارة
• دعم مسارات عمل النمذجة الشّبكية (Mesh) وBIM التابعة لجهات خارجية
• الوزن حوالي 700 غرام بدون الكاميرا
• تشغيل يصل إلى ثلاث ساعات في درجة حرارة الغرفة
• درجة حرارة التشغيل من −20°م إلى +50°م
• برنامج SLAM GO POST Pro متضمن

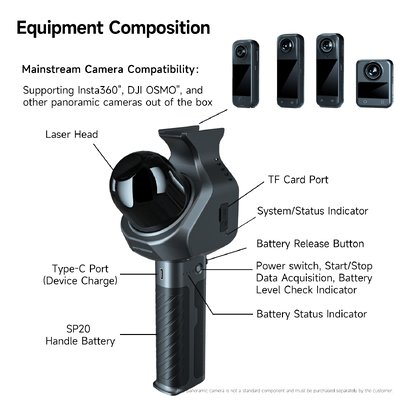

تتضمن حزمة TourPop القياسية ما يلي:

• 1 * جسم TourPop الرئيسي
• 1 * بطارية مقبض SP20
• 1 * قاعدة
• 1 * كابل شحن
• 1 * بطاقة ذاكرة
• 1 * قارئ بطاقات
• برنامج SLAM GO POST Pro

ملاحظة: الكاميرا البانورامية غير متضمنة ما لم يتم تحديد ذلك في الحزمة المختارة.
